Regulator Uhrwerk reparierbar?

[nostronomo]

Hallo zusammen, hab dieses Uhrwerk bekommen und frage mich ob es möglich ist wieder im Gang zu bringen.

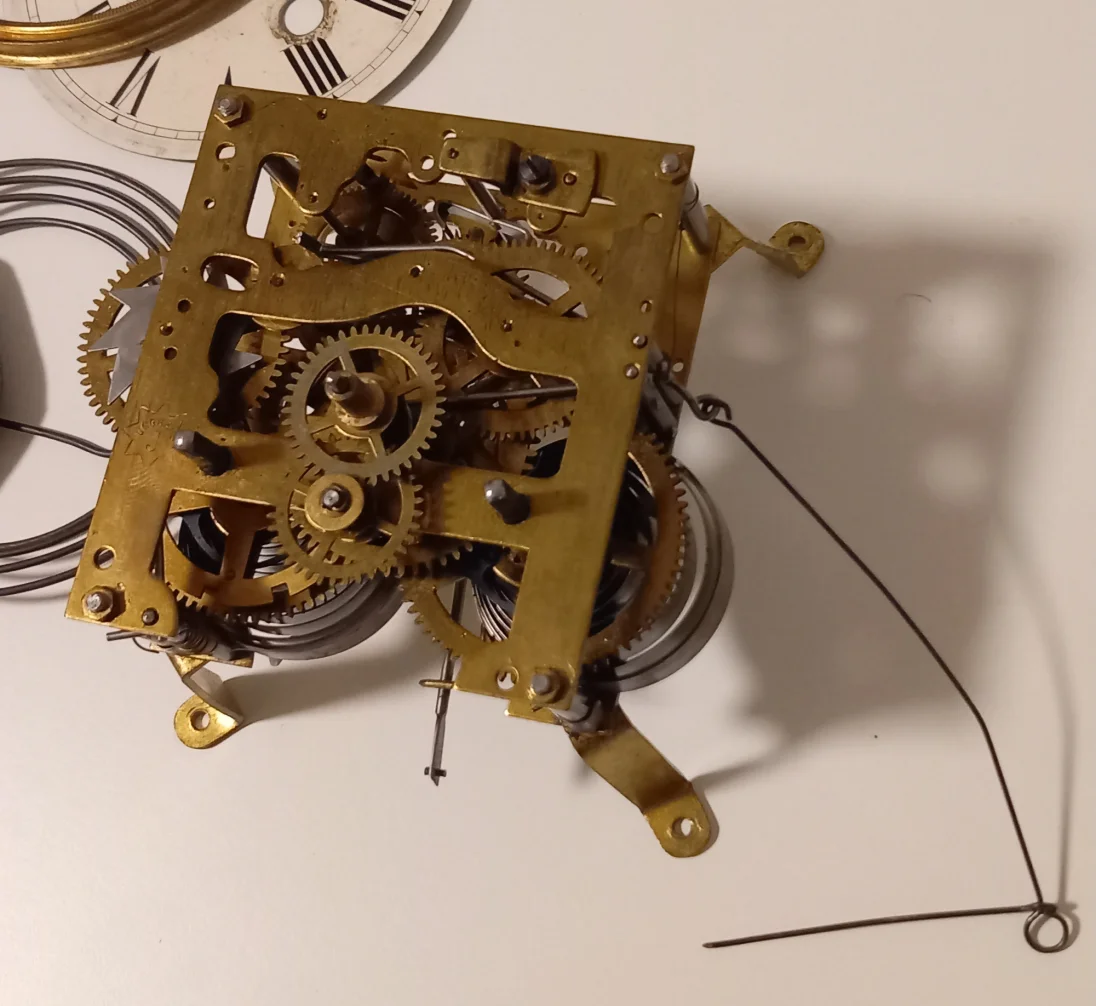

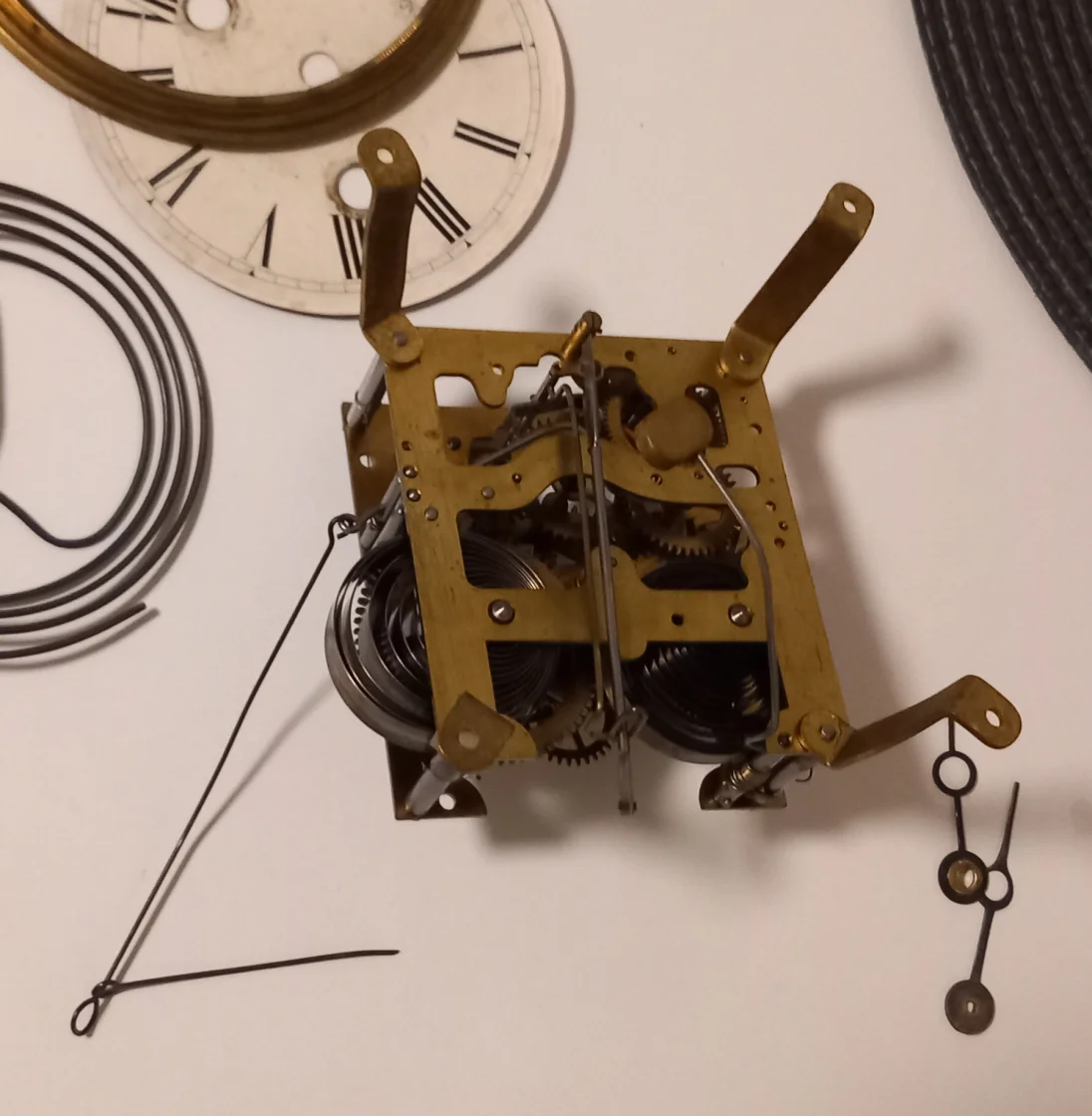

Als erstes fallen mir diese 2 Drähte auf die lose rumhängen, haben auf jedem Fall etwas mit dem Stundenschlag was zutun.
Jeman eine ahnung wo diese zu Befestigen sind? Vielleich ein Foto wo ich sehen kann was die Funktion ist und ob ich es reparieren kann.
Grüsse
Juan



[nostronomo]

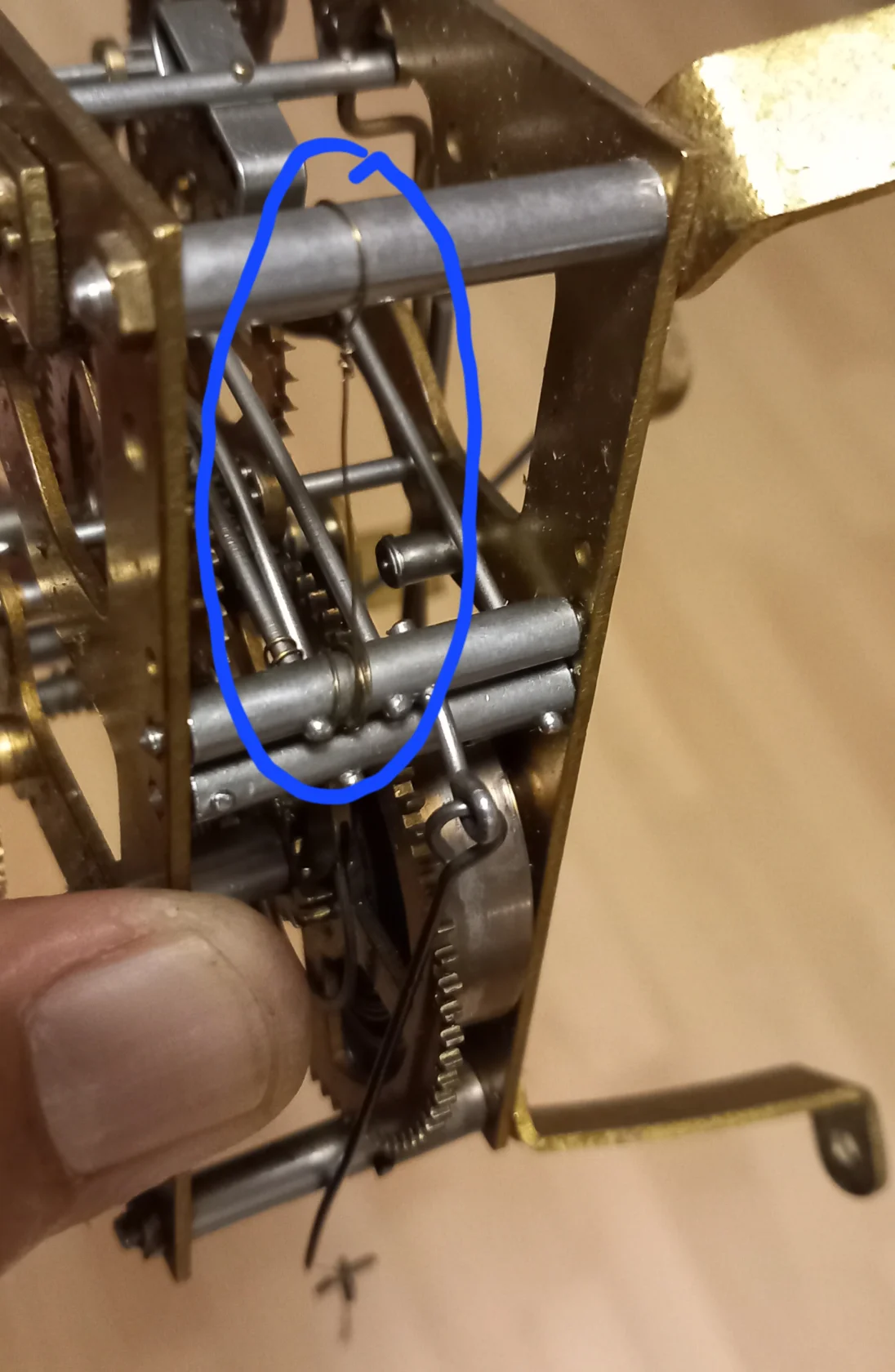

Da ist dann noch so ein dünnes Draht angebracht, ich glaube dass es nicht zum Uhrwerk gehört, wurde nachträglich eingebaut.
Soll warscheinlich als leichte Feder wirken damit der "Stop Hebel" für den Stundenschlag besser in das Nutenrad einrastet.


[cornetto]

Moin Juan,

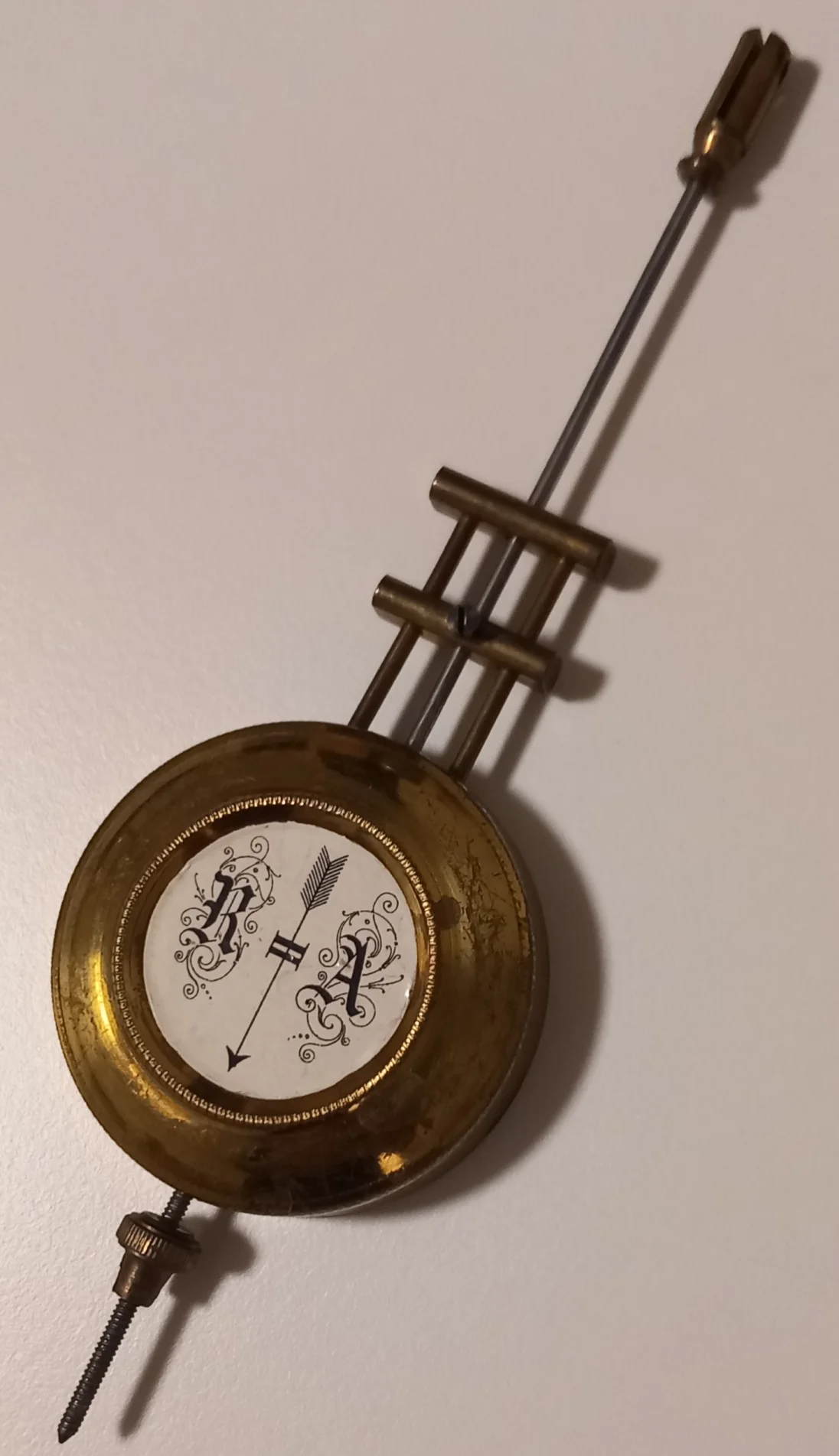

hast du schon probiert, das Werk (Junghans, wohl um 100 Jahre alt) aufzuziehen, läuft es (ggf. mit Ersatzgewicht als Pendel), wann ist der Schlag und wann fängt das "Draht-Dingens" an zu zuppeln - ist ggf. ein "Aussteller" für den Schlag oder ein Auslöser für den Kuckuck...
Gruß Bernd

[nostronomo]

Guten Morgen Bernd
Vielen Dank für deine Info, ich habe das Werk aufgezogen und eigentlich funktioniert alles, der Pendel schwingt hin und her

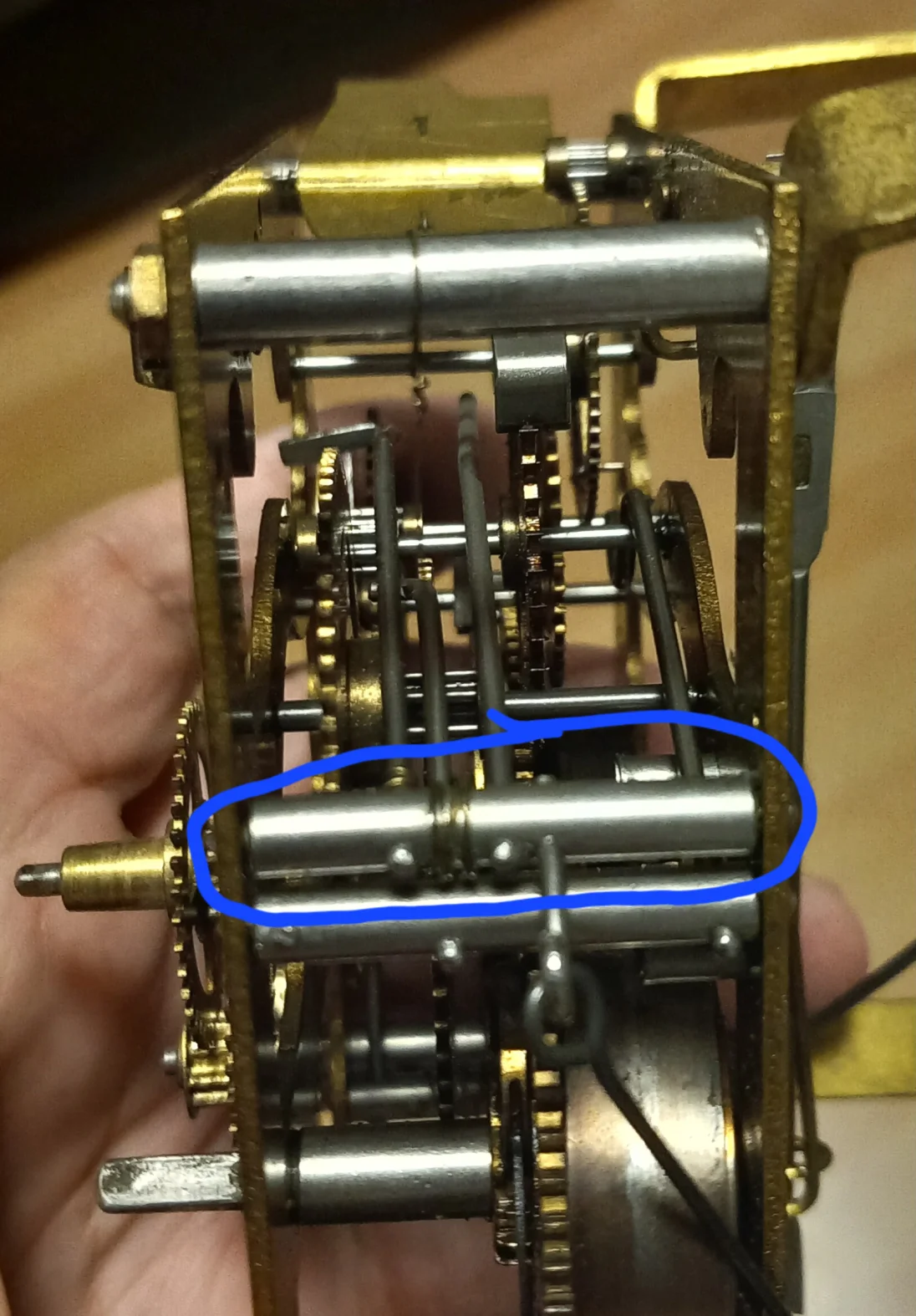

und der Stundenschlag schlägt die Uhrzeit und 1x zur halben Stunde, schaltet auch selber wieder ab. Jetzt wo du sagst "Auslöser" denke ich es geht mehr in diese Richtung, also die zwei schwarze lose Drähte sind am Bolzen angemach wo die Hebel für den Stundenschlag befestigt sind


Die Drähte machen eine leichte ab Bewegung wenn die Stundenschlag Hebel hochgezogen werden


und eine ab Bewegung wenn die Hebel durch das Eigengewich wieder runter fallen und Einrasten


Das Werk ist komplet bis auf das Gehäuse


sind ein Paar Junghans Stempel zu sehen aber keine Modelbezeichnung, was könnte das für eine Uhr gewesen sein?

[lins]

Hi Juan,

was könnte das für eine Uhr gewesen sein?

ich denke so wird die Uhr ausgesehen haben
[Gäste sehen keine Links]
[Gäste sehen keine Links]
Kann es sein, dass bei Dir das Zifferblatt aus Glas ist? Da fehlen übrigens die Schutzringe aus Messing an den Aufzugslöchern.
Die Drähte sind übrigens überflüssig.
An der Öse ist manchmal eine Schnur dran, an der man dann durch Ziehen den Schlag auslösen und nachführen kann, wenn Gehwerk und Schlagwerk auseinander geraten sind.
Die Uhr hat ja kein Rechenschlagwerk, bei dem Zeit und Schlag immer zusammen wären.
An der Öse sollte eh nichts Schweres dranhängen, der Arm muss ja wieder zurückfallen und auf dem Auslösesegment aufliegen.
Vielleicht findest Du ja ein Gehäuse, wenn die Uhr läuft ist es ja gut. :slightly_smiling_face:
Grüße
Lins

[nostronomo]

Hoi Lins, vielen Dank für die Infos

An der Öse ist manchmal eine Schnur dran, an der man dann durch Ziehen den Schlag auslösen und nachführen kann, wenn Gehwerk und Schlagwerk auseinander geraten sind.

Verstehe, tatsächlich löst der Schlag aus wenn ich am Draht ziehe, werde eine Schnur drann machen falls mal eine Einstellung nötig ist.

Vielleicht findest Du ja ein Gehäuse, wenn die Uhr läuft ist es ja gut

Ja das ist die Idee, Danke für die Links, ist genau meine Uhr, werde nach einem ähnlichen Gehäuse suchen oder villeicht etwas selber machen?

Kann es sein, dass bei Dir das Zifferblatt aus Glas ist? Da fehlen übrigens die Schutzringe aus Messing an den Aufzugslöchern

Also das Zifferblatt ist aus Blech und obedrauf ist das Dial aufgeklebt, glaube nich dass es Glas ist, eher etwas Papier ähnliches, die Schutzringe waren nicht drann, vielleicht lässt sich etwas finden.

[nostronomo]

Das wäre ein Gehause so auf die schnelle, ich glaube aber es ist etwas zu lang, was meint Ihr?
[Gäste sehen keine Links]

[Pontikaki]

was meint Ihr?

Na, das müßtest Du in der Schweiz abholen... :cold_sweat:
Schau doch x hier:
[Gäste sehen keine Links]
oder hier:
[Gäste sehen keine Links]

[nostronomo]

Ich lebe in der Schweiz
Ich kanns mir aber auch aus Deutschland schicken lassen, manchmal kommt es auch billiger trotz der Versandkosten

[nostronomo]

Hier noch Bilder vom Zifferblatt, eine dünne Folie auf das Blech geklebt und dann noch Lackiert, es hat feine Risse auf der Oberfläche.
